| 品牌 | 納載/NASEIKO | 產地 | 國產 |
|---|---|---|---|
| 類型 | 數控 | 數控系統 | 新代/SYNTEC |
| 界面語言 | 中文 | 加工用途 | 刀具 |
| 銷售區域 | 全國 |
本公司生產的軸4聯動（粗精一體）數控段差磨床是根據瑞士公司 ROLLOMATIC的設計理驗及國內使用人員實際操作經驗，并在相關基礎之上進 行優化改進而設計，在實用、經濟、操作、維修、穩定、高效上得到體現。
機床系統采用中國臺灣新代系統及軟件，日本THK絲桿及導軌，以及軸端支撐選用瑞士INA(依納)高精度軸承組,保證段差研磨生產時的剛性及生產效率和品質，可實現多品種工具的半成品段差研磨加工。
機床搭載6關節機器人，實現全自動化工件拿取，有效降低人工成本和管理成 本，提高工廠全自動化生產水平及高生產效率，大大降低重復上下料時的故障率， 比行架式機械手效率更高，故障率更低。

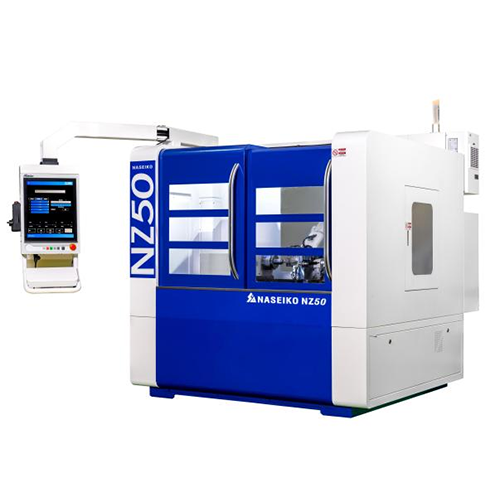

二．NZ-50 4軸4聯動數控段差磨床主要配置：
4軸4聯動 CNC 磨床
1.X軸水平直線 CNC 數控軸，中德合資伺服電機，THK精密滾珠絲桿，THK精密滾柱型導軌。
2.Y軸水平直線 CNC 數控軸，中德合資伺服電機，THK精密滾珠絲桿，THK精密滾柱型導軌。
3.Z軸水平直線 CNC 數控軸，中德合資伺服電機，THK精密滾珠絲桿，THK精密滾柱型導軌。
4.Z1軸水平直線 CNC 數控軸，中德合資伺服電機，THK精密滾珠絲桿，THK精密滾柱型導軌。
5.C軸：無限旋轉，轉速：0~3000RPM。
6.高精密進口萬向探針 (探針：工件探測) 。
7.整體大理石床身。
8.密封機罩，進口亞克力雙開門，操作維修方便。
9.采用帶磁鐵的移動型手脈,方便操作。
10.專用永磁電主軸,砂輪法蘭可整體拆卸至砂輪修整機修整砂輪。 1.11 機內安裝管式密封防油 LED 燈。
注：
導軌 日本THK P 級別
絲桿 日本THK C3
| 主軸（精磨） | 中國臺灣（威鴻） |
| 伺服馬達 | 歐州品質伺服（絕對值） |
| 數控系統 | 中國臺灣新代 |
| 軟件 | 中國臺灣新代 |
| 探針 | 高精度（萬向） |
三. NZ-50 4軸4聯動數控段差磨床主要功能技術描述：
| 油漆型號 | 白色+藍色 橘紋 |
| Z1軸 | 數控4軸聯動直線軸，歐州品質伺服電機，功率1.0KW, 行程：90mm；數控系統分辨率 0.0001mm，編程和手輪進給最 小分辨率0.001mm，導軌 SRG30-P，重復定位精度：0.003mm |
| Z軸 | 數控4軸聯動直線軸，歐州品質伺服電機，功率1.0KW, 行程：360mm；數控系統分辨率 0.0001mm，編程和手輪進給最小分辨率0.001mm，導軌 SRG30-P，重復定位精度：0.003mm |
| X 軸 | 數控4軸聯動直線軸，歐州品質伺服電機，功率1.0KW, 行程：110mm；數控系統分辨率 0.0001mm，編程和手輪進給最小分辨率0.001mm，導軌 SRG30-P 重復定位精度：0.003mm |
| Y 軸 | 數控4軸聯動直線軸，歐州品質伺服電機，功率1.0KW, 行程： 60mm；數控系統分辨率 0.0001mm，編程和手輪進給最小分辨率0.001mm，導軌 SRG30-P，重復定位精度：0.003mm |
| C軸 | 工件旋轉軸，永磁電機驅動，功率 1.8KW (4.2A) 額定轉數：3000rpm、采用瑞士肖柏林W25夾具，主軸恒溫循環 冷卻。 |
| 精磨主軸 | 精磨砂輪主軸，永磁電機驅動，功率 4KW (9A) 額 定轉數：9000rpm、最高轉速：15000rpm,主軸恒溫循環冷卻。 匹配砂輪型號：150x24x31.75 |
| 粗磨主軸 | 粗磨砂輪主軸，永磁電機驅動，功率 15KW (30A) 額定轉數：6000rpm、最高轉速：10000rpm，主軸恒溫 循環冷卻。匹配砂輪型號：250x20x31.75 |
| 機器人 | 六關節機器人（標配匯川， 品牌自選） |
| 快速移動X,Y,Z,Z1 | 10.0 m/min |
| 夾持最小工件直徑 | 0.5mm |
| 夾持最大工件直徑 | 20mm |
| 夾持最大工件長度 | 280mm |
| 主磨削最小工件直徑 | 0.05mm |
| 主磨削最大工件直徑 | 20mm |
| 直線分辨率 | 0.001mm |
| 直線重復定位精度 | 0.003mm |
| 機床重量 | 約5000kg |
| 總功率 | ≤30kw |
產品描述：高精度、粗精一體數控段差磨床
適用范圍：成型切削刀具的臺階研磨，大長徑比工件、沖頭、微型鉆頭加工
加工范圍： Φ0.05-20mm 研磨工件長度：280mm
夾持范圍： Φ0.5-20mm 工作軸主軸轉速：3000rpm
精磨主軸功率：4kw 粗磨主軸功率：10-25kw（標配15kw）
